1、设备综述

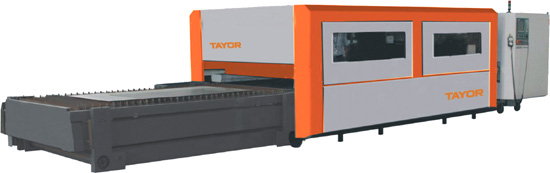

CNCJG-Ⅱ型系列数控台式激光切割机是我公司设计制造的数控激光切割机，采用进口高功率光纤激光器或CO2激光发生器，加工板材尺寸范围；宽度为1500-2500毫米；长度为3000-5000毫米。机床具有足够的刚度、良好的可靠性和高效率的切割性能。机床整体布局紧凑、合理，适用于大型板材的切割，能广泛应用在各工业领域。

2、主要特点

2.1、龙门架式结构，龙门架通过纵向导轨由精密滚珠丝杠或齿轮齿条传动进行运动，同时切割头在横梁上沿精密直线导轨，通过精密滚珠丝杠或齿轮齿条传动进行横向运动。

2.2、整个机架与横梁均经热处理消除应力，并经过精密机加工，确保整机长期稳定的精密度。

2.3、激光通过光纤传递，消除了CO2激光器飞行光路对激光功率的影响。以致能突破传统的飞行光路激光切割机的切割范围尺寸的局限。也可以根据用户需要配置CO2激光器，

2.4、切割工作台与主机分离，不会由于工作台切割热变形,影响机床的精度。并可根据切割台规格配置不同形式的除尘系统。

2.5、可通过数控系统控制辅助气体的压力、流量等，大大地提高了加工效率。

2.6、配置智能化编程软件,具有蛙跳、共边切割、优化套排料、高效穿孔、尖角处理等功能。

2.7、可根据用户需求，选配交换式工作台，可伸缩的夹钳及板材定位装置等，以大大提高工作效率。

3、设备主要配置

3.1、控制器：欧洲品牌FAGOR数控及数字伺服驱动系统；

3.2、美国进口非接触电容式切割头；

3.3、轴承、电器元件、气动元件、减速器、直线导轨均采用国外进口配置；

3.8、激光发生器：国外进口高功率连续掺镱光纤激光器或CO2激光器。

4、主要参数

YLS光纤激光器功率与切割厚度（参考）

CO2激光器功率与切割厚度（参考）
