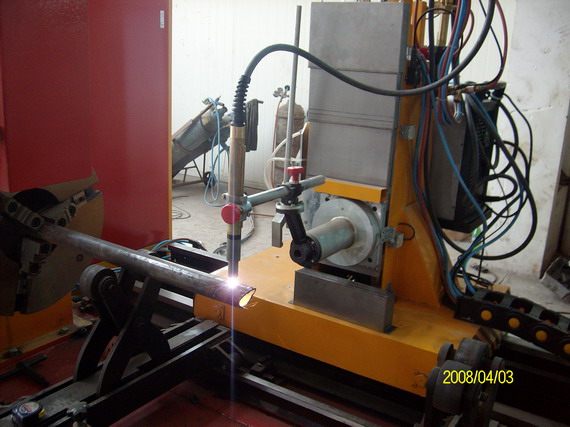

CNCXG系列小管径数控相贯线切割机
描述
在许多管结构中，如工程机械的挖掘机和塔吊上，都大量使用了直径小于60mm的钢管作为其结构件，最小的直径大约在25mm左右。目前它们主要的加工方式为机械加工或者是手动切割，其效率都比较低下。而现有的数控相贯线切割设备中，一般最小加工直径为60mm，部分可以加工50mm，对于直径小于50mm的较细钢管，则不能进行高效、高精度的数控切割。这主要由以下两个原因造成的。一是小直径钢管往往其壁厚较薄，因而刚性不足，会出现明显下垂弯曲现象，同时工件定心困难，使割炬无法正常切割。坡切时出现过切或欠切现象。二是目前市场上多数常规的管切割设备旋转速度普遍便低，不能满足小管径钢管的高速切割的需要。
为了解决以上问题，我们公司专门开发了小管径数控相贯线切割机，并取得了专利。其特点如下：
1、使用专用卡盘对小管径工件进行夹紧和高速旋转。
2、 加紧旋转卡盘还具有自动升降高度的功能。
3、多组托架组成的固定托架群对管子的托举，保证了管子的稳定和水平轴心。
4、 在割炬部分具有左右移动，上下定位、割炬摆动、割炬调整和检测功能。
5、 采用若干组浮动夹紧系统，以补偿工件中心轴线的偏差和避免卡盘所承受的机械应力。
6、 机床具有上检测功能，系统根据所测量的数值，通过割炬调整轴自动修正补偿割矩的位置，保证切割精度。
7、使用一个卡盘就能解决小管子切割问题，降低了采购成本；
8、 切割的工件长度可任意延长；
|
基本参数 |
|
型号 |
单位 |
CNCXG系列 |
|
管道适用范围 (外径) |
mm |
Φ20－Φ60mm |
|
****管道重量 |
KG |
5000KG |
|
壁厚：空气等离子（mm） |
mm |
1-25mm |
|
切割工件材料 |
|
碳钢，合金钢、不锈钢、有色金属。 |
|
切割速度 |
|
80-3000mm/min |
|
火焰切割厚度 |
mm |
5-50mm |
|
数控轴数 |
|
2-7 |
|
管子旋转轴 |
|
标配 （自由回转） |
|
割炬左右移动 |
|
标配 （切割13米时可动范围14，800mm） |
|
检测仿形 |
|
标配0-900 |
|
割炬左右摆动 |
|
选配 ±600 |
|
割炬上下升降 |
|
选配 150-1700 |
|
割炬前后摆动 |
|
选配 ±600 |
|
割嘴伸缩 |
|
选配 |
|
割炬前后移动 |
|
选配 |
|
切割方式 |
|
氧气+乙炔；氧气+液化气；空气等离子可供选择。 |
|
电源电压 |
|
380V 50HZ 15KVA |
|
机器长度（5000mm管子） |
mm |
|
|
机器长度（13000mm管子） |
mm |
|
|
机器宽度 |
mm |
|
|
机器高度 |
|
|
|
5，000mm管长机型的机重 |
|
|
|
13,000mm管长机型的机重 |
|
|
|
最小管长 |
mm |
375 |
|
****管长5，000mm |
|
标准 |
|
****管长13，000mm |
|
选配 |
|
最小交叉角 |
度 |
20 |
|
卡盘 |
|
3-5爪卡盘 |
|
卡盘内通孔（mm） |
|
20 mm |
|
电动卡盘加紧装置 |
|
选配 |
|
卡盘加紧装置 |
|
1套 1set |
|
带刻度的托架 |
|
选配 |
|
托架 |
|
5组 （13米时）、3组（6米时） |
|
坡口角度控制范围 |
|
60 |
|
彩色触摸屏和坡口角度控制器 |
|
1套 |
|
等离子切割功能 |
|
选配 |
|
火焰切割割炬 |
|
1套 |
|
纵向移动速度mm/min（****） |
|
10000 |
|
上下移动距离 |
mm |
150 |
|
上下移动速度 |
Mm/min |
900 |
|
前后移动距离 |
mm |
150（选配） |
|
前后移动速度 |
Mm/min |
1500（选配） |
|
割炬伸缩距离 |
mm |
80 |
|
周围可接受温度 |
℃ |
-20℃ -50℃ |
|
控制方式 |
|
主驱动旋转 |
|
自动 |
|
管子旋转轴 |
|
自动 |
|
割炬左右移动 |
|
自动 |
|
割炬左右摆动 |
|
自动(选配) |
|
割炬上下升降 |
|
自动(选配) |
|
割炬前后摆动 |
|
自动(选配) |
|
割嘴伸缩 |
|
自动(选配) |
|
割炬前后移动 |
|
自动(选配) |
|
检测仿形 |
|
自动 |
|
开/关操作 |
|
手动 |
|
切割装置 |
|
多维切割头 |
|
1套 |
|
垂直半径差补偿装置 |
|
包含 |
|
****切割速度 |
mm/min |
20，000 |
|
割枪移动范围4，900mm |
|
包含 |
|
割枪移动范围12，900mm |
|
选项 |
|
割枪****倾斜角度 |
0 |
±600 |
|
高度调整装置 |
|
包含 |
|
控制系统 |
|
可嵌入XP工业PC |
|
标准 |
|
CNC系统 |
|
包含 |
|
人机界面（10英寸液晶彩屏） |
|
标准 |
|
USB接口 |
|
包含 |
|
远程网上服务 |
|
包含 |
|
SOFTWARE软件 |
|
(MDI)手动编程(在线编程) |
标准 |
|
(OPPL)手动办公室变成（离线编程） |
选配 |
|
CAD/CAM工业辅助工程制图 |
选配 |
|
自动套料系统 |
选配 |
|
机器精度 |
|
主驱动旋转精度 |
0 |
±0.25 |
|
切割运行精度 |
mm |
±0.5 |
|
割枪摆动精度 |
0 |
±0.50 |
|
切割精度 |
|
按国际标准ISO9013-2002及ISO8206-1991 执行 |
|
标准 |
|
切割长度精度 |
mm |
±1.5mm |
|
坡口 |
0 |
±20 |
,
|
切割工艺 |
|
火焰切割 |
|
标准 |
|
壁厚范围：1-50mm（切割角度450） |
|
标准 |
|
自动点火 |
|
包含 |
|
等离子切割 |
|
选项 |
|
除烟尘装置 |
|
烟尘火花收集于主驱动装置 |
|
选项 |
|
电源消耗 |
|
正常电压380-440+10%-10%；3相接地电源50HZ（火焰切割）； |
KVA |
12 |
|
正常电压380-440+6%-10%；3相接地电源50HZ（等离子切割） |
KVA |
46 |
|
空气切割时，6bar（误差角度小于4度） |
Nl/min |
40 |
|
火焰切割；空气乙炔气体时，在1.5bar时厚=54mm切割角度为45度 |
Nl/min |
50 |
|
火焰切割；氧气燃料时壁厚=50mm，在10bar切换、割角度45度时，切割纯度高98% |
Nl/min |
270 |
|
等离子切割 空气6bar（角度小于40) |
Nl/min |
26 |
|
等离子切割O2切割；6Bar,纯度99% |
Nl/min |
25 | |
