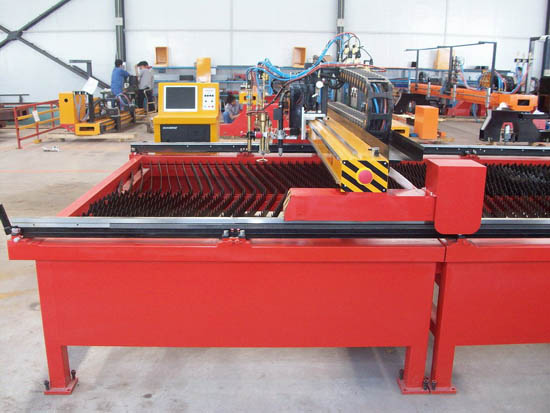

CNCTG系列数控台式火焰等离子切割机
1.CNCTG系列数控台式火焰等离子切割机是集高速、精密、小型化的台式切割机。采用人机界面,方便安装,操作简单。该机集火焰切割和等离子切割模式为一体,用户只需要切换切割模式,即可对中、簿有色金属板材、不锈钢进行自动化切割下料,又可对碳钢板材进行同样品质的切割下料。 2.本机还可选配本公司汽缸式抽风排烟除尘装置进行排烟处理,该除烟装置是具有设计独特的抽烟装置,配合切割工作台和熔渣贮存装置的选配,它大大减少了等离子切割时产生的烟尘、弧光、有害气体、噪音等,因而十分有利于用户的环保。本机器广泛应用于机械制造、金属加工等领域,更由于其性价比。
3.用户够买本机,不需要另外制作切割平台、纵向管路拖链支架等,为用户节省了另外制作切割平台的昂贵费用,简化了切割机安装工作,为用户节省了大量的安装调试时间。
技术参数:
型号 |
参数 |
轨距 |
1.5-3米 |
驱动方式 |
单边驱动 |
轨长 |
4-12米或根据客户要求 |
有效切割宽度 |
轨距减0.5米 |
有效切割长度 |
纵向轨长减1米 |
火焰切割厚度 |
5--150mm |
等离子切割厚度 |
0.5-20mm |
****空程速度 |
9000mm/min(可增减,****可达25mm/min) |
火焰割炬数量 |
1组数控火焰带自动点火、电容调高 |
等离子割炬数量 |
1组数控等离子带弧压调高 |
切割方式 |
火焰切割(氧气+乙炔、丙烷、天燃气等)+等离子切割(空气、氧气、氮气、H2、H35、F5、H20等) |
驱动电机 |
日本松下、三菱、安川电机 |
减速箱 |
德国进口 |
轨道 |
横向采用进口直线导轨 |
数控系统 |
美国海宝、博尼、交大、TAYOR-CNCⅡ、康普、FAST等 |
等离子电源 |
美国海宝;美国飞马特;德国凯尔贝; |
切割平台 |
包含 |
套料软件 |
澳大利亚FASTCAM、法国多乐TOL 、APNS2000 |
选配功能 |
回转坡口割炬、划线标记装置、喷墨装置、重力冲打装置、打孔装置、系统冷暖空调、激光标线器、进口或国产除尘系统; |
初级电源及其边接线 |
用户按照制造商提供基础图要求用户自己制作 |
初级供气 |
用户按照制造商提供基础图要求用户自己制作 |
抽风除尘装置 |
用户选配项 |
执行标准 |
国际标准ISO9013-2002及ISO8206-1991 | |
