性能与特点:

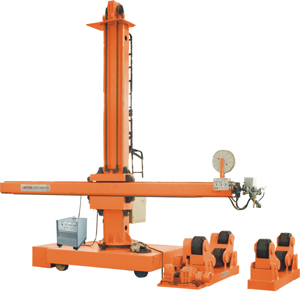

◎ 由台车行走机构、回转机构、锁紧机构、立柱、横梁、提升机构、控制系统和焊接系统等组成;
◎ 与焊接滚轮架、焊接变位机配套使用,可对筒体和大直径管道内外纵、环缝进行焊接;
◎ 可配备单双丝埋弧焊、CO2焊、MIG/MAG焊机头,送丝系统和焊接电源;
◎ 可配套使用焊接跟踪、电视监视、焊接摆动器等设备;
◎ 实现焊接自动化、高效率、低成本、高质量的要求。
主要技术参数:
产品型号 |
垂直升降
行程****(mm) |
水平伸缩行程****(mm) |
机座回转
角度 |
横梁升降速度(m/min) |
横梁伸缩速度(m/min) |
台车进退速度(m/min) |
整机总高度(mm) |
CZ-1×1 |
1000 |
1000 |
±180° |
1 |
0.12-1.2 |
1.8 |
2100 |
CZ-2×2 |
2000 |
2000 |
±180° |
1 |
0.12 |
1.8 |
3900 |
CZ-2×3 |
2000 |
3000 |
±180° |
1 |
0.12 |
1.8 |
3900 |
CZ-3×3 |
3000 |
3000 |
±180° |
1 |
0.12 |
1.8 |
5300 |
CZ-3×4 |
3000 |
4000 |
±180° |
1 |
0.12 |
1.8 |
5300 |
CZ-4×4 |
4000 |
4000 |
±180° |
1 |
0.12 |
1.8 |
6300 |
CZ-4×5 |
4000 |
5000 |
±180° |
1 |
0.12 |
1.8 |
6300 |
CZ-5×5 |
5000 |
5000 |
±180° |
1 |
0.12 |
1.8 |
7300 |
|
